Окрасочная камера для автомобилей XAH-FB-1500H
Габаритные размеры (Д x Ш x В): 15144 x 6896 x 5600 мм
Внутренние размеры (Д x Ш x В): 15000 x 5000 x 5000 мм
Размер главных ворот: 4000 (ширина) x 4500 (высота) мм
Единица измерения размеров: (Д x Ш x В) (мм)
Суммарная мощность: 57.5 (кВт)
Описание
маркер
Описание продукта
Габаритные размеры (Д x Ш x В): 15144 x 6896 x 5600 мм
Внутренние размеры (Д x Ш x В): 15000 x 5000 x 5000 мм
Размер главных ворот: 4000 (ширина) x 4500 (высота) мм
Единица измерения размеров: (Д x Ш x В) (мм)
Суммарная мощность: 57.5 (кВт)
Приточные каналы в полу: 2 ряда приточных каналов в полу, размер одного канала: 13000 x 840 мм (Д x Ш).
Фасадные ворота: Однопольные, 4 секции ворот, 4000 x 4500 мм (Ш x В). Цвет: белый.
Рабочие (технологические) двери: 2 двери, 700 x 2000 мм (Ш x В), цвет: белый.
Стеновые панели: В средней части стен установлено 3 группы усиливающих профилей из сортового проката, в верхней части установлено 3 группы комбинированных балок из сортового проката.
Толщина 70 мм, внутренняя и внешняя стальные панели толщиной δ=0.476 мм с цветным покрытием, соединение типа «паз-гребень», ширина 1150 мм.
Наполнитель: EPS. Цвет: белый.
Освещение: Верхний ряд светильников: 18 групп x 4 лампы = 72 лампы мощностью 36 Вт каждая.
Комплектуется нижним рядом светильников: 14 групп x 4 лампы = 56 ламп мощностью 36 Вт каждая, вертикальные светильники на уровне пояса (слева/6, справа/6, сзади/2).
Шкафное оборудование: Боковое верхнее приточное поступление воздуха, заднее верхнее вытяжное удаление воздуха, каркас из квадратных стальных труб, облицовка белыми панелями, внутренняя облицовка из оцинкованных стальных листов.
Основания приточно-вытяжных вентиляторов (2 комплекта):
1. Приточная вентиляция укомплектована 4 двухвходными центробежными вентиляторами. Модель и параметры одного вентилятора следующие:
Модель: YDW5.6M; Мощность: 7.5 кВт; Расход воздуха: 20000 м³/ч.
2. Вытяжная вентиляция укомплектована 2 двухвходными центробежными вентиляторами. Модель и параметры вентиляторов следующие:
Модель: 4-82; Мощность: 11 кВт; Расход воздуха: 36000 м³/ч; Ременной привод.
Система обогрева (2 комплекта): Укомплектована 2 горелками жидкотопливными Riello RG5S, 2 теплообменниками из нержавеющей стали, 2 исполнительными механизмами воздушных заслонок с электроприводом для циркуляции при окраске и сушке. Максимальная тепловая мощность: 520000 ккал/ч.
Система фильтрации: Первичная фильтрация, фильтрация высокой эффективности, фильтрация стекловолоконным материалом, М-образная фильтрация активированным углем и однослойная плоская выдвижная фильтрация стекловолоконной нитью.
Кровельная панель: Кровельная панель из EPS толщиной 50 мм.
Электрическая система управления: Режимы окраски, нагрева при окраске, сушки, установки времени сушки, выключатель освещения, индикатор неисправности, терморегулятор, выключатель питания, аварийный выключатель, счетчик наработки; укомплектована ограничителем температуры.
Напряжение и частота питания: 1 x 220 В, 3 x 380 В, 50 Гц.
Максимальная рабочая температура: 80 °C.
Скорость воздушного потока без нагрузки: > 0.25 м/с.
Цвет: Белый, синий, красный и оранжевый на выбор.
связаться с нами
Сопутствующие популярные продукты
Ротор с цеолитным молекулярно-ситовым адсорбером – Каталитическое сжигание (ротор + CO)
Безопасная и надежная эксплуатация: Выбросы сжигаются после концентрирования, избегая риска взрыва, присущего прямому сжиганию выбросов низкой концентрации; оснащение устройствами огнепреграждения, взрывозащиты, сигнализации перегрева в сочетании с низкотемпературной каталитической реакцией обеспечивает высокий общий коэффициент безопасности.
Регенеративное термическое окисление – трехсекционное (RTO)
Фаза регенерации: Газовые выбросы, содержащие ЛОС, поступают в первую регенеративную секцию, предварительно нагреваются находящейся в секции насадкой (температура повышается до 700°C и выше), при этом насадка поглощает тепло выбросов.

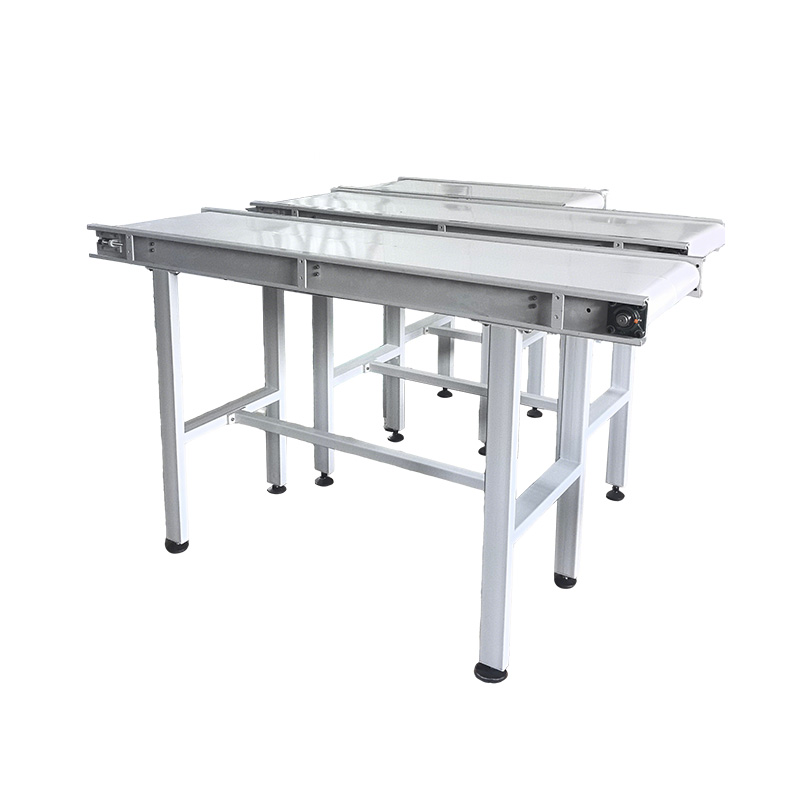

Легкий конвейер
Легкий ленточный конвейер — это оборудование для непрерывной транспортировки с простой конструкцией и низким энергопотреблением, ключевой принцип которого заключается в циклическом движении ленты для обеспечения плавной транспортировки материала, адаптирован для краткосрочной передачи легких, сыпучих или штучных материалов, широко применяется в легкой промышленности, электронной коммерции и других сценариях.

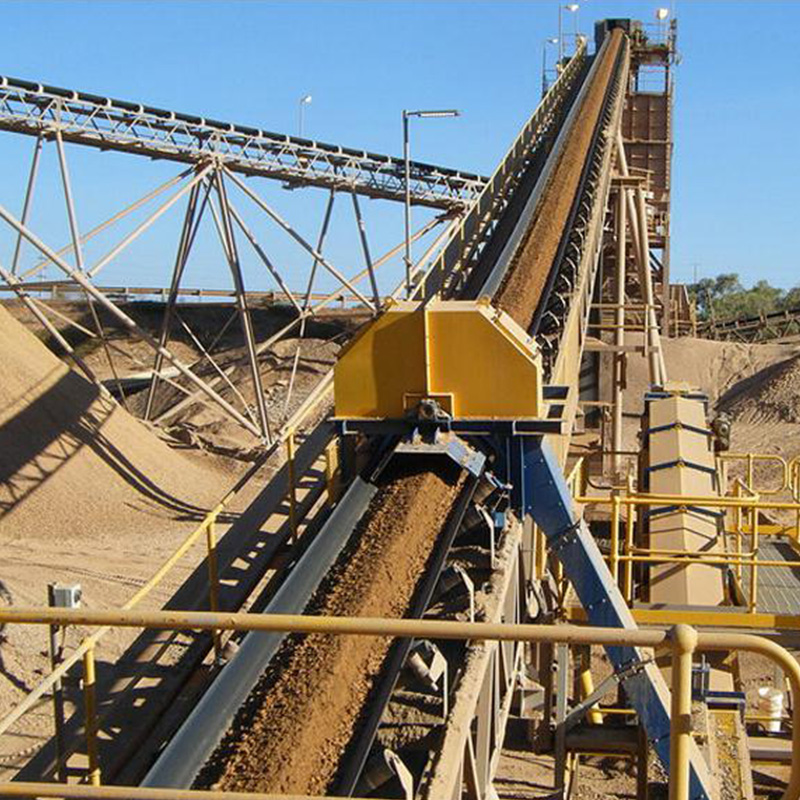

Конструкция ленточного конвейера
Выдающаяся способность к тяжелым условиям работы: Одна установка может обеспечивать производительность от сотен до тысяч тонн в час, способна напрямую адаптироваться к тяжелым материалам с большим удельным весом и крупным куском, таким как руда, уголь, без необходимости вторичного дробления и транспортировки.
Окрасочная камера для автомобилей XAH-760
Внутренние и внешние панели корпуса выполнены из оцинкованной стальной листовой стали с цветным напылением, представляют собой теплоизоляционные панели с соединением типа «паз-гребень», заполненные огнестойкой каменной ватой, толщиной 50 мм, толщина цветной стального листа составляет 0,426 мм, это специализированные стеновые панели корпуса для окрасочных камер, произведенные методом одноэтапного композитного формования на поточной линии.

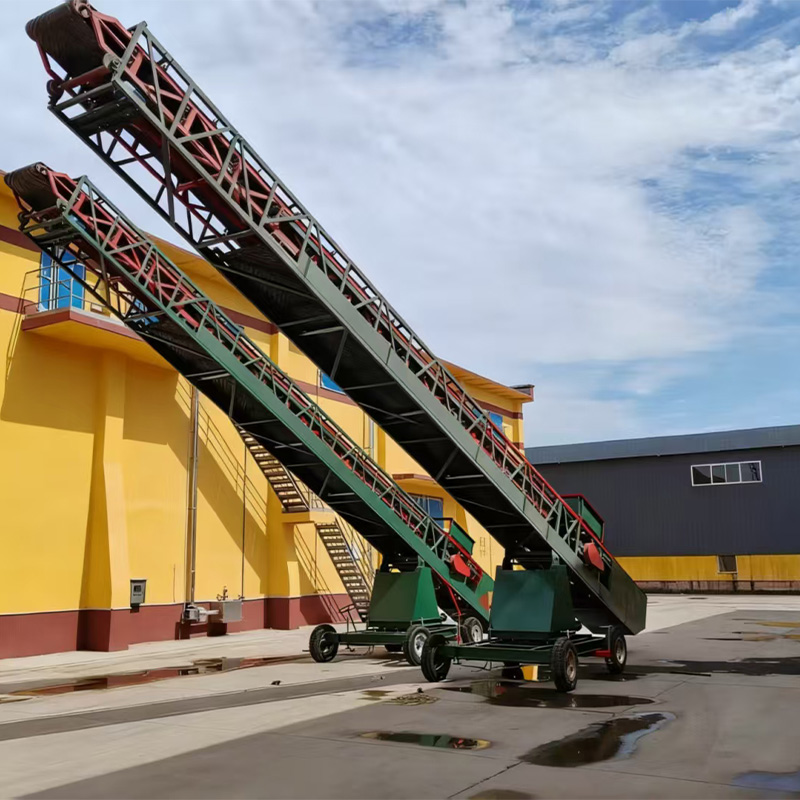

Передвижной ленточный конвейер типа DY
Высокая мобильность: Оснащены ходовым устройством на колесах или гусеницах, могут перемещаться вручную или буксировкой, не требуют стационарного фундамента для установки, быстро меняют рабочее место (например, различные зоны склада, разные рабочие позиции на стройплощадке).
Оборудование адсорбции-десорбции активированным углем и каталитического сжигания (CO) – модульное
Оборудование для экологической защиты с каталитическим сжиганием — это установка для очистки газовых выбросов, использующая катализатор для ускорения окислительного разложения органических летучих соединений. Ключевая функция заключается в преобразовании вредных газов, таких как ЛОС (летучие органические соединения), в безвредные CO₂ и воду, обеспечивая соответствие выбросов экологическим нормативам.

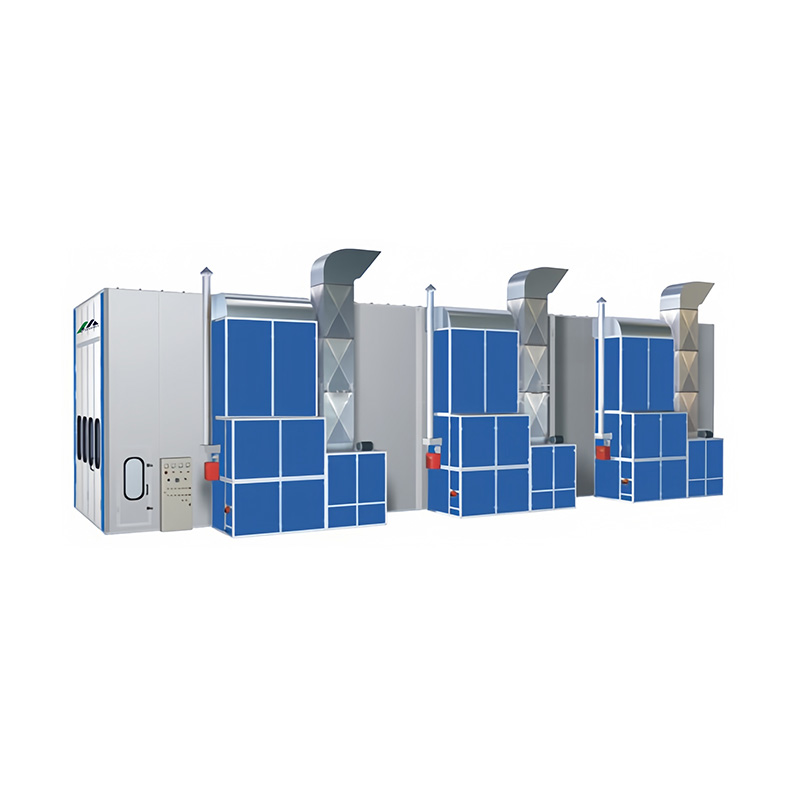

Окрасочная камера для автомобилей XAH-FB-2000
Габаритные размеры: 15144 x 6896 x 5600 Внутренние размеры: 15000 x 5000 x 5000 Размер главных ворот: 4000 (ширина) x 4500 (высота) Единица измерения размеров: (Д x Ш x В) (мм) Суммарная мощность: 57.5 (кВт)
Горизонтальный рукавный фильтр с картриджными фильтрами
Рукавный фильтр для очистки сварочного дыма — это высокоэффективное очистное устройство, специально разработанное для дыма, образующегося при сварочных работах. Ключевая функция заключается в улавливании металлических частиц и вредных газов в сварочном дыме, обеспечивая соответствие выбросов нормативам и защищая здоровье операторов.

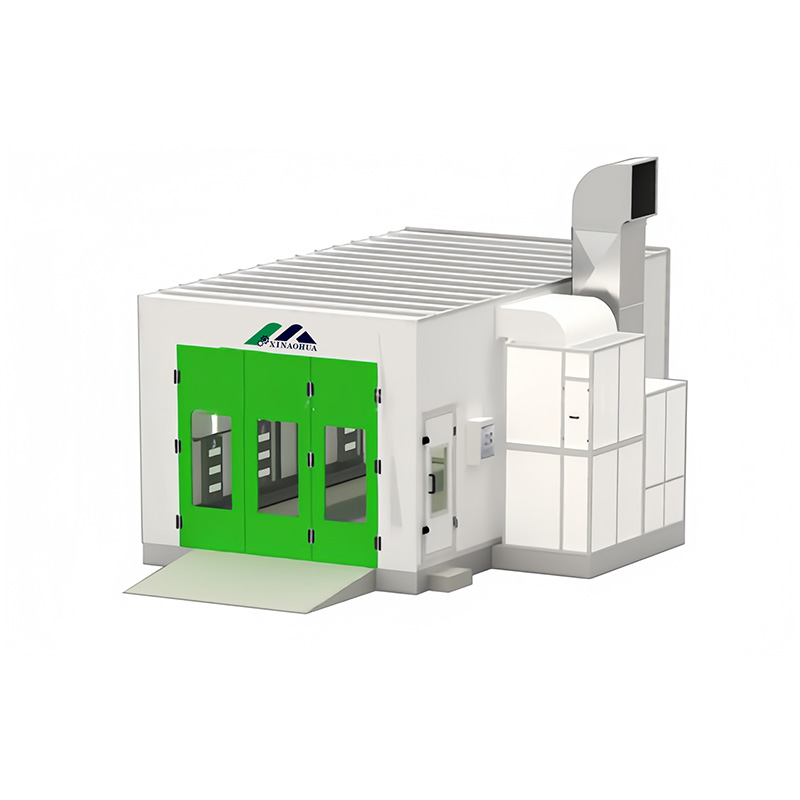

Окрасочная камера для автомобилей XAH-780
