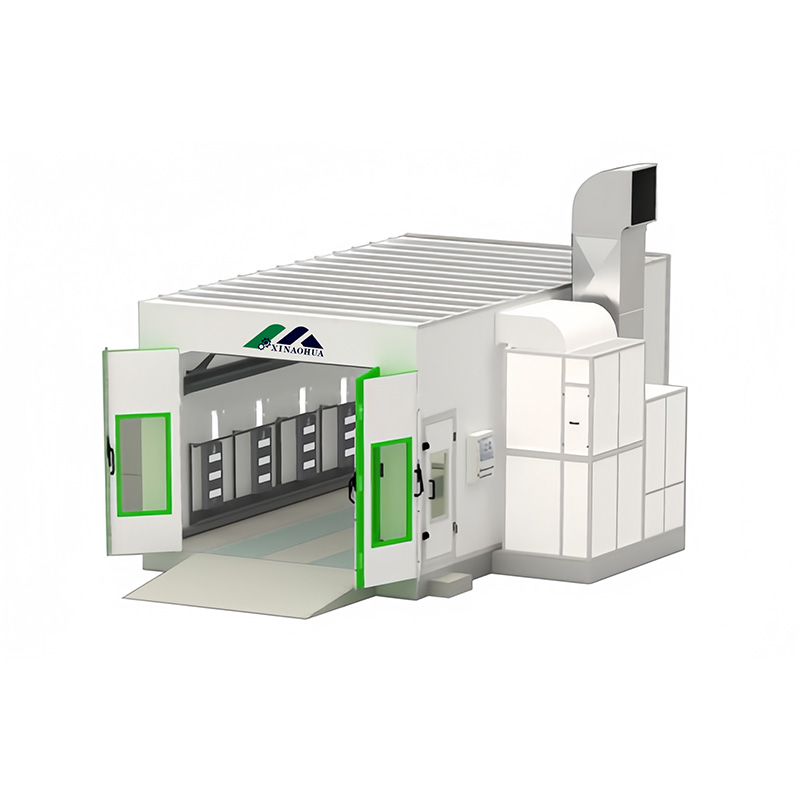

Окрасочная камера для автомобилей XAH-780
Применяются различные устройства для фильтрации лакового тумана и установки адсорбции активированным углем, гарантирующие соответствие объема выбросов отходящих газов национальному стандарту.
Описание
маркер
Описание продукта
Система корпуса камеры
1. Внутренние и внешние панели корпуса выполнены из оцинкованной стальной листовой стали с цветным напылением, представляют собой теплоизоляционные панели с соединением типа «паз-гребень», заполненные огнестойкой каменной ватой, толщиной 50 мм, толщина цветного стального листа составляет 0,426 мм, это специализированные стеновые панели корпуса для окрасочных камер, произведенные методом одноэтапного композитного формования на поточной линии. Конструкция оснащена трехсекционными складными главными воротами и боковой технической дверью для прохода персонала. Главные ворота изготовлены по технологии листовой металлообработки, в главных воротах и боковой двери установлены смотровые окна со стеклом, а у входа в боковую дверь предусмотрена небольшая ступенька. Дверные створки оснащены запорными механизмами давления, что решает проблему избыточного давления внутри камеры. Вся конструкция обладает герметичностью и прочностью, строгим цветовым оформлением, преимуществами теплоизоляции и огнестойкости, высокой твердостью. Комплектуется оцинкованной кровельной панелью.
2. Высота подиума составляет 300 мм, выполнена из оцинкованной стали, представляет собой сборную конструкцию формованных элементов, укомплектована опорами из стальных конструкций, обладает высокой прочностью, эстетичным видом, долговечностью. Оборудование может быть размещено с левой, правой и задней сторон. Комплектуется двумя рядами решетчатых настилов и тремя рядами рифленых противоскользящих листов.
3. Въездные аппарели: Три въездные аппарели шириной 900 мм, изготовлены из рифленого противоскользящего листа.
Система освещения
В верхней боковой части корпуса и на обеих боковых стенках установлены осветительные группы. Верхняя боковая осветительная группа установлена под углом 45° и состоит из 32 светодиодных ламп мощностью 16 Вт каждая. Осветительные группы на обеих боковых стенках состоят из 16 светодиодных ламп мощностью 16 Вт каждая, вертикально установленных в стеновых панелях. Освещенность внутри помещения достигает 1000 люкс и выше.
Система приточно-вытяжной вентиляции
1. Применяются центробежные вентиляторы серии YDW, произведенные по лицензированной технологии Siemens. Данные вентиляторы обладают преимуществами низкого уровня шума, большого расхода воздуха и низкого энергопотребления.
● Приточный вентилятор модель YDW4.5L: расход: 12500 м³/ч; полное давление: 800 Па; частота вращения: 900 об/мин; мощность: 4 кВт; количество: 2 единицы.
● Вытяжной вентилятор модель YDW5.6M: расход: 20000 м³/ч; полное давление: 810 Па; частота вращения: 900 об/мин; мощность: 7.5 кВт; количество: 1 единица.
2. Шкаф приточно-вытяжной вентиляции имеет каркас, изготовленный из оцинкованного профиля, с комплектующими из окрашенных стальных листов.
Система обогрева
Применяется способ нагрева с помощью квантовых излучателей. В верхней части окрасочной камеры установлено 10 излучателей на рельсовых направляющих (1 кВт/единица); на каждой из двух боковых сторон корпуса установлено по 12 излучателей на рельсовых направляющих (1 кВт/единица). Суммарная мощность излучателей: 34 кВт. Каждая группа излучателей управляется независимо.
Электрическая система управления
Используется микрокомпьютерное программирование, основные компоненты выбраны от известных отечественных и зарубежных брендов, главная цепь имеет многоуровневую защиту, автоматически отображает все рабочие процессы и состояния неисправностей; предусмотрены настройки температуры и времени, переключатели для окраски при обычной температуре, окраски при постоянной температуре, включения/выключения сушки, включения/выключения освещения, остановки, аварийной остановки, сигнализации неисправности и другие.
Система очистки
Применяется двухступенчатая структура фильтрации: грубой и тонкой очистки. Грубая очистка осуществляется высококачественным отечественным нетканым полотном, эффективно улавливающим частицы пыли размером более 15 мкм, установлена на входном отверстии шкафа подачи воздуха, имеет съемную дверцу для удобства замены. Фильтрующий слой точной очистки использует специальное высококачественное фильтрующее полотно «BtoB», данное фильтрующее полотно имеет многослойную структуру, эффективно улавливает частицы пыли размером более 5 мкм. Установлено в нижней части камеры статического давления, поддерживается оцинкованной верхней сеткой, эстетично, аккуратно, легко заменяется. Вся система очистки обладает большой пылеемкостью, низким аэродинамическим сопротивлением, длительным сроком службы, эффективность фильтрации достигает 98%.
Система очистки отходящих газов
Применяются различные устройства для фильтрации лакового тумана и установки адсорбции активированным углем, гарантирующие соответствие объема выбросов отходящих газов национальному стандарту.
